前端智能化实践:从图片识别UI样式

方滴云WEB2020-09-14 22:42

本文要介绍的是前端智能化的一类实践:通过计算机视觉和机器学习实现自动提取图片中的 UI 样式的能力。

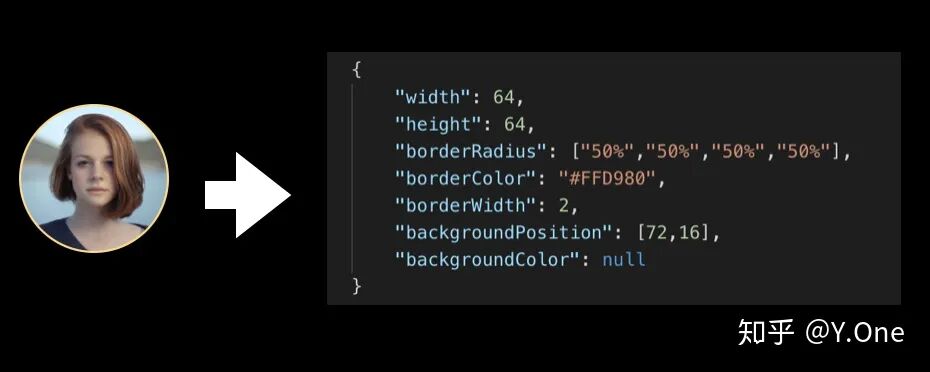

具体效果如上图,当用户框选图片中包含组件的区域,算法能准确定位组件位置,并有效识别组件的 UI 样式。

样式提取方案

本文基于 OpenCV-Python 实现图像的样式检测,主要分为三步:

  1. 从图片检测并分离组件区域;

  2. 基于组件区域进行形状检测;

  3. 对符合规则形状的组件进行样式计算。

1. 从图片分离组件区域

组件区域分离主要是通过图像分割算法,识别组件区域(前景)和背景区域,本文主要从用户框选操作上考虑,采用了可交互可迭代的 Grab Cut 算法。Grab cut 算法允许用户框选作为前景输入,利用混合高斯模型 GMM,找到前景和背景的最佳分割路径,具体可参考文章:图像分割——Grab Cut 算法

如上图,通过调用 OpenCV 的 cv2.grabCut 方法时,我们将组件前景框 (x, y, width, height) 作为方法入参,识别出的组件像素被存储在 mask 遮罩。

代码实现

def extract(img, rect):
"""输入框选区,输出 GrabCut 遮罩"""
x, y, w, h = rect
roi_img = img[y:y+h, x:x+h]
mask = np.zeros(roi_img.shape[:2], np.uint8) # 初始化遮罩层
bgdModel = np.zeros((1, 65), np.float64)
fgdModel = np.zeros((1, 65), np.float64)
# 函数的返回值是更新的 mask, bgdModel, fgdModel
cv2.grabCut(img, mask, rect, bgdModel, fgdModel, 4, cv2.GC_INIT_WITH_RECT)
mask = np.where((mask == 2) | (mask == 0), 0, 255).astype("uint8")
return mask

通过这一步,我们从背景分离出目标遮罩,它是包含了 N 个组件区域的二值图。

2. 组件的形状检测

接下来,我们需要通过形状检测从遮罩区筛选出多个可用样式还原的组件,比如矩形、带圆角矩形和圆形。具体分为两步:1) 提取组件外轮廓 2) 霍夫检测识别轮廓形状

2.1 外轮廓提取

第一步是通过前面图割遮罩进行外轮廓提取,排除组件内部其它线条带来的影响。轮廓提取主要使用 Suzuki85 轮廓跟踪算法,该算法基于二值图像拓补,能确定连通域的包含关系。

这里采用的是 Canny 边缘检测来得到图像边缘图,再通过 Suzuki85 算法cv2.findContours从图像边缘提取外轮廓。

代码实现

def separate(img, th=5):
"""输入组件区域遮罩,输出多个组件外轮廓列表"""
new_img = cv2.Canny(img, 50, 150)
new_img = image_morphology(new_img)
cnts, _ = cv2.findContours(new_img, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)
data = []
for cnt in cnts:
x, y, w, h = cv2.boundingRect(cnt)
if (w < th) | (h < th):
"""剔除噪点"""
continue
data.append((cnt, x, y, w, h))
return data

这一步我们得到了图像中所有组件的外轮廓以及具体的坐标 x,y 和宽高 w,h。

2.2 形状检测

第二步则是对每个组件外轮廓进行图形类型识别,其中除了矩形、圆形是样式可还原图形,其它都不可还原,我们的目标就是检测出这两种基本图形。

这里运用霍夫变换 (Hough Transform) 方法,它是一种识别几何形状的算法,主要采用投票机制从多个特征点拟合图像中线段和曲线的参数方程。

2.2.1 矩形检测

检测矩形主要分两步:

  1. 通过霍夫直线变换检测外轮廓的边;

  2. 根据边(线段)集合判断是否符合矩形特征。

OpenCV 提供线段检测方法 cv2.HoughLinesP,输入外轮廓,输出检测到的线段,具体代码实现如下:
# 检测矩形
def detectRectangle(img, width, height):
minLineLength = 10
maxLineGap = 4
# 霍夫直线变换输出检测到的线段数组
lines = cv2.HoughLinesP(img, 1, np.pi/180, 100, minLineLength, maxLineGap)
segments = lines.reshape(lines.shape[0], 4)
# 将线段数组进行进一步检测,判断是否命中矩形规则
return judgeRectangle(segments, width, height)

取到线段集合后,我们再判断是否满足矩形边的特征:

  1. 存在两条水平方向线段和两条垂直方向线段;

  2. 上线段到下线段距离≈组件高度,左线段到右线段距离≈组件宽度。

代码实现

"""判断是否为矩形"""
def judgeRectangle(lines, width, height, x=0, y=0):
th = 2
horizontal_segments = lines[np.where(abs(lines[:, 1] - lines[:, 3]) < th)]
vertical_segments = lines[np.where(abs(lines[:, 0] - lines[:, 2]) < th)]
isRect = False
h = w = None
if horizontal_segments.size != 0:
horizontal_centers = (
horizontal_segments[:, 1] / 2 + horizontal_segments[:, 3] / 2
)
top = horizontal_centers.min()
bottom = horizontal_centers.max()
h = bottom - top
if abs(h - height) > th:
return False, None, None # 如果两线间隔非图形高度,则不规则图片
isRect = True
h = int(round(h))
if vertical_segments.size != 0:
vertical_centers = vertical_segments[:, 0] / 2 + vertical_segments[:, 2] / 2
left = vertical_centers.min()
right = vertical_centers.max()
w = right - left
if abs(w - width) > th:
return False, None, None
isRect = True
w = int(round(w))
return isRect, w, h
2.2.2 圆形检测
圆形检测可使用霍夫圆环检测法,对应 OpenCV 的 HoughCircles 方法,输入二值图,如果存在圆形,则返回圆形和半径。代码实现如下:
# 检测圆形
def detectCircle(img, width, height):
circles = cv2.HoughCircles(img,cv2.HOUGH_GRADIENT,1,20,param1=30,param2=15,minRadius=10,maxRadius=0)
if circles is None: return False
[radius, rx, ry] = circles[0]
return judgeCircle(radius, rx, ry, width, height)

def judgeCircle(r, rx, ry, w, h, x=0, y=0, th=4):
return (
(abs(w - h) < th)
& (abs(r - w / 2) < th)
& (abs(rx - x - w / 2) < th)
& (abs(ry - y - h / 2) < th)
)

通过这一步,我们筛选出属于矩形或圆形的组件,以及组件的宽高、圆形以及对应的半径,下一步,我们将针对这两种基本图形进行样式检测。

3. 组件的样式计算

组件样式计算主要对边框、圆角、背景三种常用样式分别计算。

3.1 圆角计算

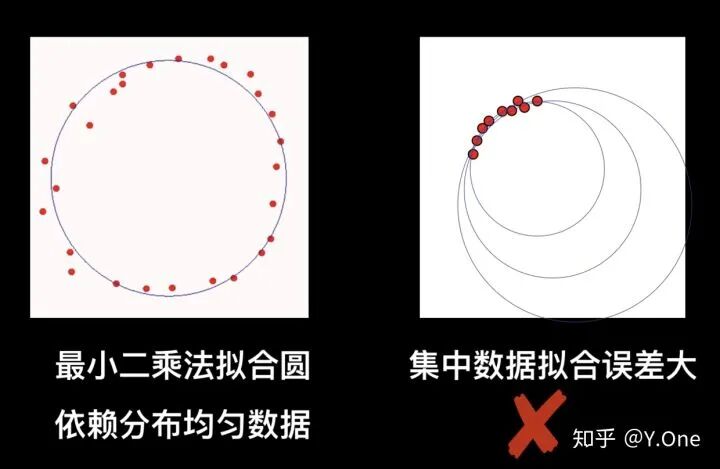

在样式定义中,圆角被限制在矩形的四个顶点处,圆角弧度取决于它的半径,因此圆角计算的主要目标就是识别圆角的半径。根据圆角的 4 个方位,我们将组件区域划分为 4 块进行逐块分析。一开始,我们采用直接对圆弧点进行圆的曲线拟合,但由于圆角点的数据过于集中,拟合圆的误差很大,如图:

我们知道,圆角经过十字对称后能构造出一个圆形,因此,只要我们确定了“圆角”的候选区域,构造十字轴对称图,就可以根据圆形拟合准确判断是否为满足圆角特征了。具体步骤如下:

  1. 假设存在圆角,用面积推算圆角半径,确定“候选区域”;

  2. 构造“候选区域”水平 - 竖直轴对称图形,对图形进行霍夫圆环检测,验证是否为圆角。

3.1.1 圆角半径推算

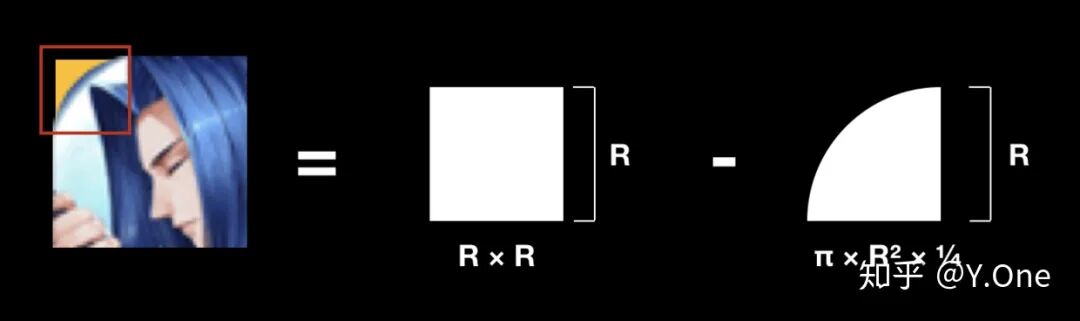

我们假设存在圆角,半径为 R,如下图黄色色块区域,是组件框与填充组件的差集。

同时,黄色块也是以边长 R 为正方形与半径 R 为 1/4 圆的差集,即s = R² - π × R² × ¼,于是联立方程,可求解圆角半径 R,代码如下:

这一步我们根据面积差集计算出半径 R,通过 R,我们裁剪出“候选区域”,进行下一步验证。

3.1.2 候选区域验证

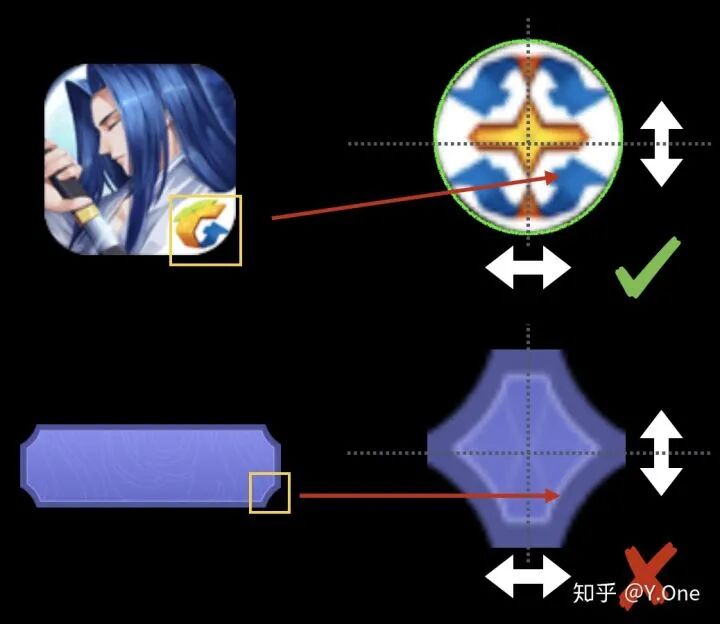

这一步先构造轴对称图像,主要是在水平和竖直方向依次做翻转 + 拼接操作。

如图,得到对称图形后,我们沿用上文的霍夫圆环变换来检测是否存在圆形,如果存在,则圆角也存在,反之亦然。

代码实现

# 推算可能的圆角半径
def getCornerRadius(img):
cornerRadius = 0
corner_mask_size = img[img[:, :, 3] != 1].size
#
if corner_mask_size >= 0:
cornerRadius = round(math.sqrt((corner_mask_size / 3) / (1 - np.pi / 4)))
return cornerRadius

# 验证候选区域是否为圆角,以左上圆角为例
def vertifyCorner(img, cornerRadius):
cornerArea = img[:cornerRadius, :cornerRadius] # 裁剪出候选区域
binary_image = np.zeros(cornerArea.shape[0:2],dtype=np.uint8) # 构造二值图
binary_image[cornerArea[:,:,3] != 0] = 255
horizontal = cv2.flip(img, 1, dst=None) # 水平镜像
img=cv2.hconcat([img, horizontal]) # 水平拼接
vertical = cv2.flip(img, 0, dst=None) # 垂直镜像
img=cv2.vconcat([img, vertical]) # 垂直拼接
img = cv2.copyMakeBorder(img, 5, 5, 5, 5, cv2.BORDER_CONSTANT, value = [0])
circles = cv2.HoughCircles(img, cv2.HOUGH_GRADIENT,1,20)
if circles is None: return False
else: return True
3.2 边框计算

对于边框的计算,我们同样是先确定边框的描述特征:A. 边框内的颜色连续与相近;B. 外轮廓和内轮廓是形状相似的。基于这个特征,我制定了以下步骤:

色块分离:对图像基于颜色聚类,相近色区聚类同一色块;

内外轮廓相似度计算:遍历不同色块,提取每个色块内外轮廓,并计算其相似度。

3.2.1 色块分离

边框具有颜色相近的特征,我们通过聚类算法对目标图像让颜色相近的区域归类,这里采用k-means算法聚类,聚类特征基于图像的 HSV 色彩空间。

代码实现

"""k-means 聚类"""
def image_kmeansSegement(img, k=6):
# 将图片从 RGB 空间转为 HSV
img = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)
data = img.reshape((-1, 3))
data = np.float32(data)

# MAX_ITER 最大迭代次数,EPS 最高精度
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 10, 1.0)
num_clusters = k
ret, label, center = cv2.kmeans(
data, num_clusters, None, criteria, num_clusters, cv2.KMEANS_RANDOM_CENTERS
)

center = cv2.cvtColor(np.array([center], dtype=np.uint8), cv2.COLOR_HSV2BGR)[0]
labels = label.flatten()
return labels, center
3.2.2 内外轮廓相似度计算

这一步是遍历 k 个候选色块,对色块分别进行外轮廓和内轮廓提取,再判断色块内外轮廓是否形状相似。其中外轮廓的提取直接复用前面的cv2.findContours方法,输入色块,输出外轮廓填充图。内轮廓则需要分两步,首先对外轮廓填充图与色块填充图进行差运算得到“内域”,再对内域进行cv2.findContours

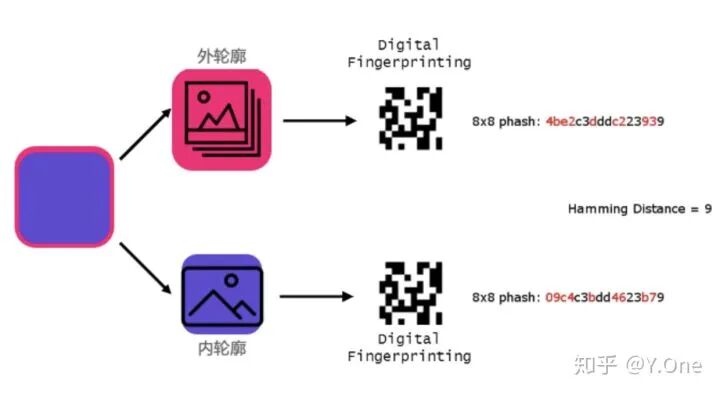

拿到内外轮廓后,我使用感知哈希 pHash + 汉明距离进行相似度计算,它主要通过颜色低采样将图片统一缩小到 32×32 尺寸并输出图像签名,很好地解决相似形状中大小不一致带来的误差。

代码实现

"""验证每个色块是否存在边框特征 B"""
def borderExtract(labels, center, img_filled):
# 遍历 k-means 分离的 k 个色块
for i in range(labels.max()):
area = np.zeros((labels.size), dtype=np.uint8)
area[labels == i] = 255
area = area.reshape(img_filled.shape)
# 获取当前色块外轮廓,用白色填充
outter_filled, *_ = image_contours(area)
# 获取当前色块内轮廓,用白色填充
result = outter_filled - area
result[result < 0] = 0
inner_filled, *_ = image_contours(result)
# 判断外轮廓和内轮廓是否相似
if isSimilar(outter_filled, inner_filled) & isSimilar(img_filled, filled1):
s1 = np.where(filled1 > 0)[0].size
s2 = np.where(filled2 > 0)[0].size
scale = (1.0 - math.sqrt(s2 / s1)) * 0.5
_drawBorder(filled1 - filled2, center[i])
return scale, center[i], filled2
return None

"""使用 pHash 算法计算轮廓之间相似度"""
def isSimilar(img1, img2, th=0.8):
HASH1 = PHash.pHash(img1)
HASH2 = PHash.pHash(img2)
distance, score = PHash.hammingDist(HASH1, HASH2)
print(score)
return score > th
总结

本文通过 OpenCV 系列算法分别实现简单组件区域的分离和样式的检测,对于组件的区域检测,目前是通过手工框选的手段确定组件区域,如果要完全自动化实现 Pixels to Code,还需要借助深度卷积网络进行组件检测与识别。
